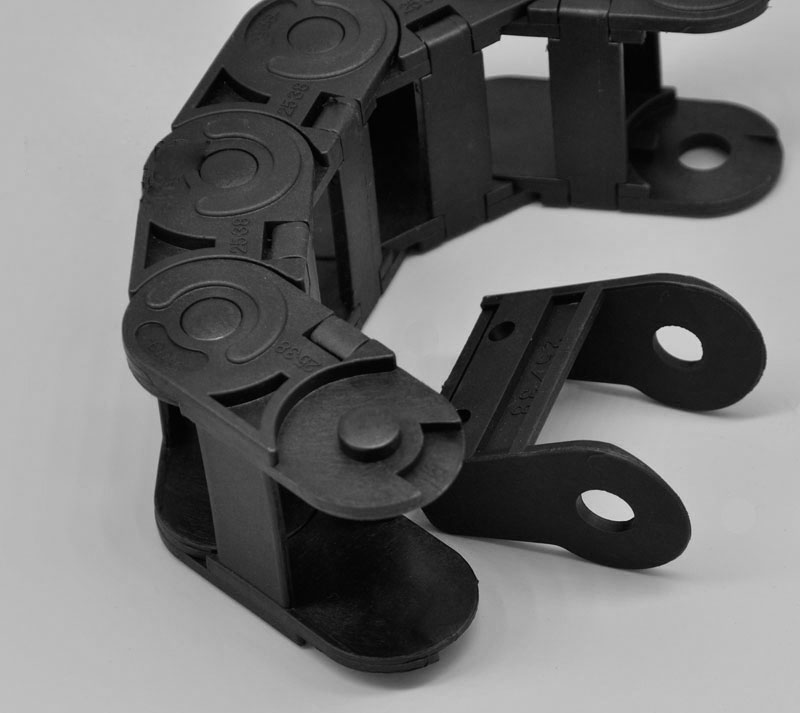

塑料尼龙工程拖链

更新:2017-3-23 0:17:05点击:
  • 产品品牌
  • 产品型号
  • 在线订购
产品介绍


销售型号:


25*38桥式内开
25*57桥式内开
25*77桥式内开
25*103桥式内开
35*50桥式可开
35*75桥式可开
35*100桥式可开
35*125桥式可开
35*200桥式可开
25/35系列接头5元/套
20*25半封闭1米
18*37半封闭1米
10*11外开R18
14*15外开R18
10-18系列接头3元/套
20*52半封闭1米
18*37内开1米
18*25外开1米
18*18外开1米
15*20不可开1米
10*20不可开1米
10*15不可开1米
9.5*10不可开1米

7*7.3不可开1米


所有拖链标注规格均是(内高mm*内宽mm)!!!  计量单位是毫米mm 如需了解外高*外宽请参照下图!拖链内高内宽-外高外宽对照表格!!!


注意事项拖链任意拆卸链接都是不需要接头的   接头是两端固定拖链的哦 !  拖链价格不包含接头!


工程拖链介绍:


(1)拖链外形似坦克链,由众多的单元链接组成,链接之间转动自如。

(2)相同系列的拖链的内高、外高、节距相同,拖链内宽、弯曲半径R可有不同的选择。

(3)单元链节由左右链板和上下盖板组成,拖链每节都能打开,装拆方便,不必穿线,打开盖板后即可把电缆、油管、气管、水管等放入拖链。

(4)另可提供分隔片,将链内空间按需要分隔开。


2.特性

具有较高的压力和抗拉负荷,良好的韧性、高弹性和耐磨性,阻燃,高低温时性能稳定,可以使用在室外。

抗耐性:耐油、耐盐,并有一定的耐酸、耐碱能力。

运行速度和加速度(具体速度、加速度视运行情况而定)。

运行寿命长。

3.应用

1、适合于使用在往复运动的场合,能够对内置的电缆、油管、气管、水管等起到牵引和保护作用。

2、拖链每节都能打开,便于安装和维修。运动时噪音低、耐磨、可高速运动。

3、拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。


4.分类



按材质可分为:钢制拖链、钢铝拖链、塑料拖链、不锈钢拖链、尼龙拖链等。

按形式可分为:桥式拖链、多联桥式拖链、封闭拖链、消音拖链、开口拖链、万向拖链、坦克链、穿线拖链等。

按使用环境的条件要求:需防油、防水、防垃圾污染、耐高温、耐摩擦、需要加长、需要承重、无噪音、将线缆隐蔽等。

三种装配形式:桥式拖链、全封闭式拖链、半封闭式拖链。



5.型号

钢铝拖链可分为 TL型,TGA型、TGB型。

塑料拖链可分为重型、轻型。


6.塑料拖链应用领域

(1)塑料拖链适合于使用在往复运动的场合,能够对内置的电缆、油管、气管、水管等起到牵引和保护的作用。

(2)拖链的每一节都能打开,便于安装和维修。运动时噪音低、耐磨,可高速运动。

(3)拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、超重运输设备、自动化仓库等。


7.塑料拖链的结构

(1)拖链外形似坦克链,由众多的单元链接组成,链接之间转动自如。

2)相同系列的拖链的内高、外高、节距相同,拖链内宽、弯曲半径R可有不同的选择。

(3)单元链节由左右链板和上下盖板组成,拖链每节都能打开,装拆方便,不必穿线,打开盖板后即可把电缆、油管、气管、水管等放入拖链。

(4)另可提供分隔片,将链内空间按需要分隔开。
