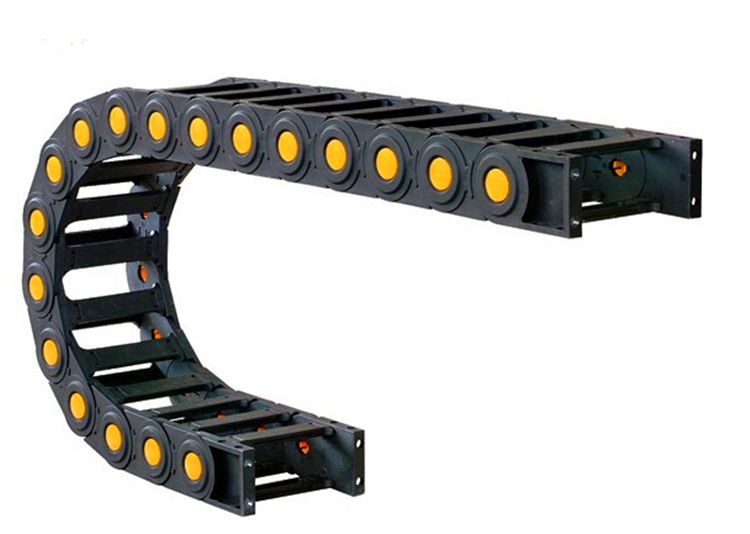

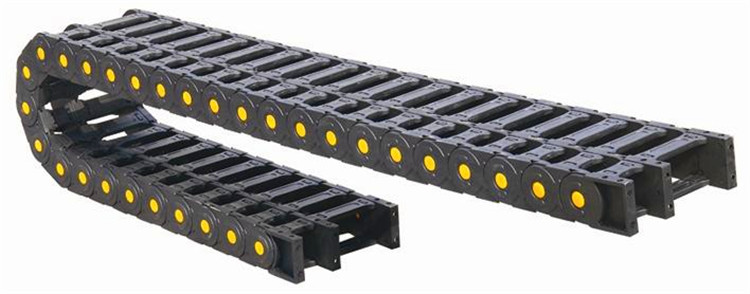

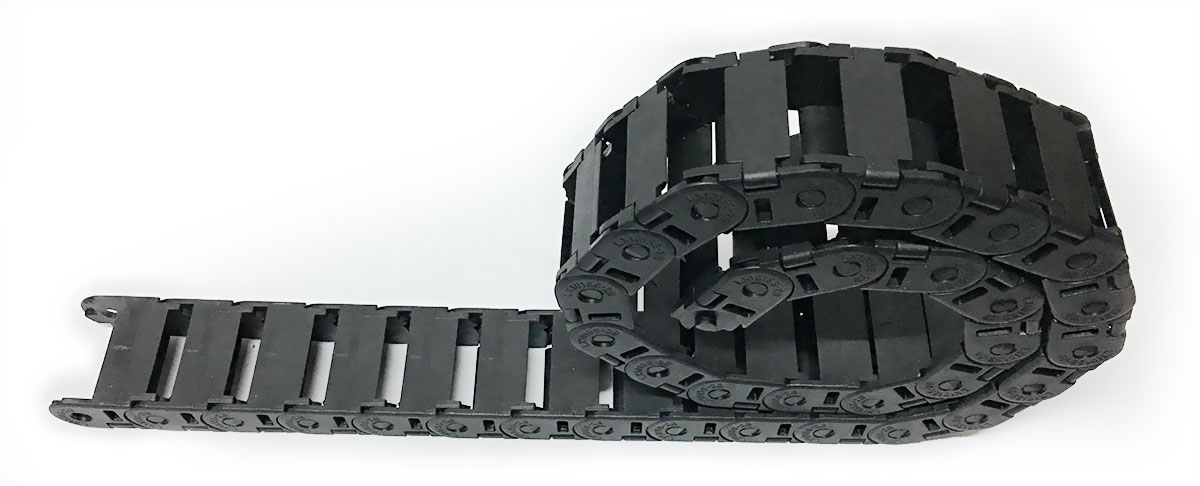

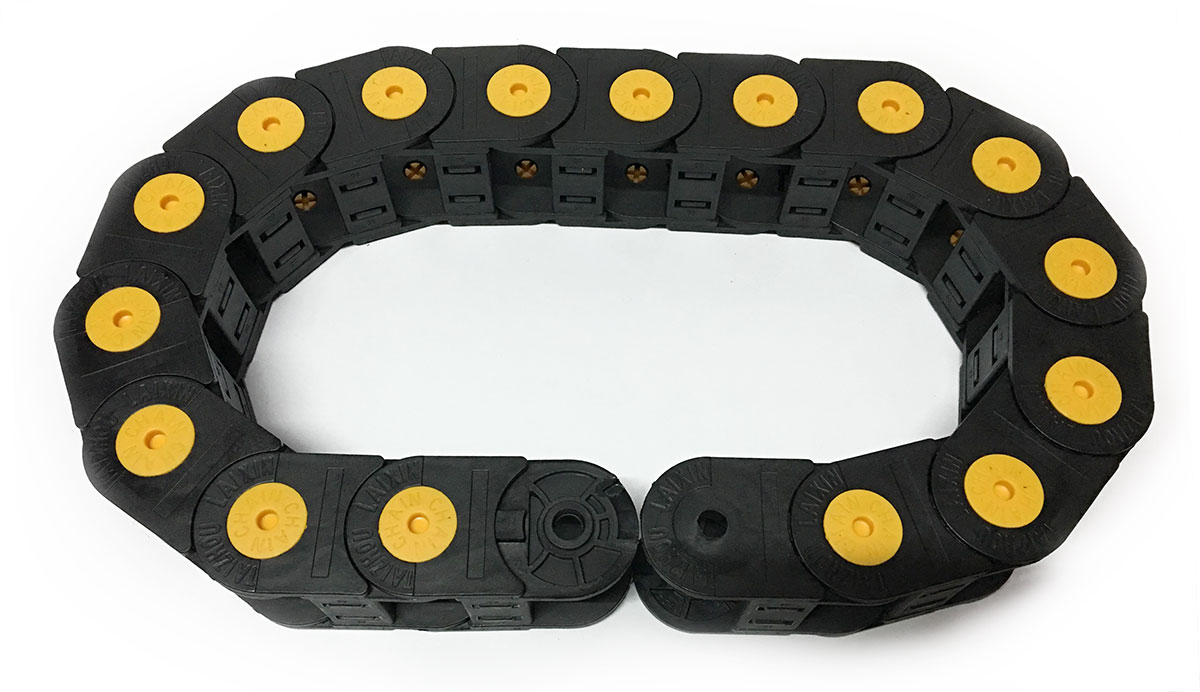

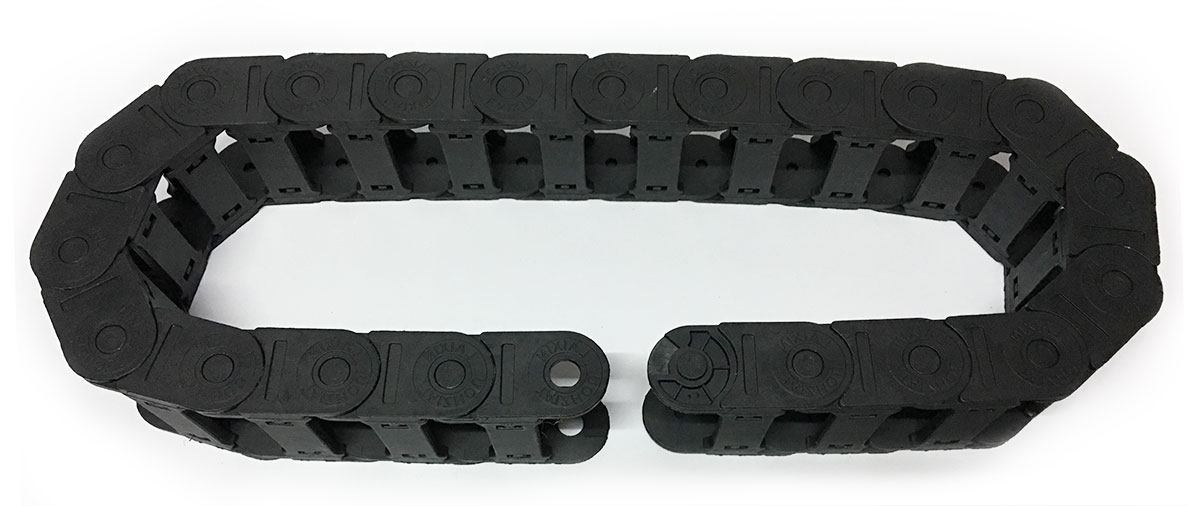

电缆塑料拖链

更新:2017-6-20 12:43:09点击:
  • 产品品牌
  • 产品型号
  • 在线订购
产品介绍

封闭式电缆塑料拖链型号表
  内 高    内 宽 外 高 外 宽
7mm 7mm 10mm 20mm
10mm 10mm 13.5mm 16.5mm
10mm 15mm 15.5mm 22.5mm
10mm 20mm 15mm 28mm
15mm 20mm 20mm 29mm
15mm 30mm 23mm 36mm
18mm 18mm 23mm 30mm
18mm 25mm 23mm 36mm(
18mm 25mm 23mm 36mm 开口型)
18mm 25mm 21mm 36mm (新型)
18mm 37mm 23mm 50mm



        公司所有拖链标注规格均是(内高mm*内宽mm),  计量单位是毫米mm 如需了解外高*外宽请参照下图!拖链内高内宽-外高外宽对照表格。

        注意事项:拖链任意拆卸链接都是不需要接头的   接头是两端固定拖链的哦 !  拖链价格不包含接头!


产品优势

原材料对比:PA66增强增韧 VS 下脚料没韧性、颜色发暗

外观的对比:细腻美观,黄点装饰 VS 粗制滥造,颜色暗淡

关键配件对比: 敦厚大方 VS 精简节约

链片厚度对比:8mm VS 4mm

称重对比:3吨 VS 1吨






塑料拖链运动示意图

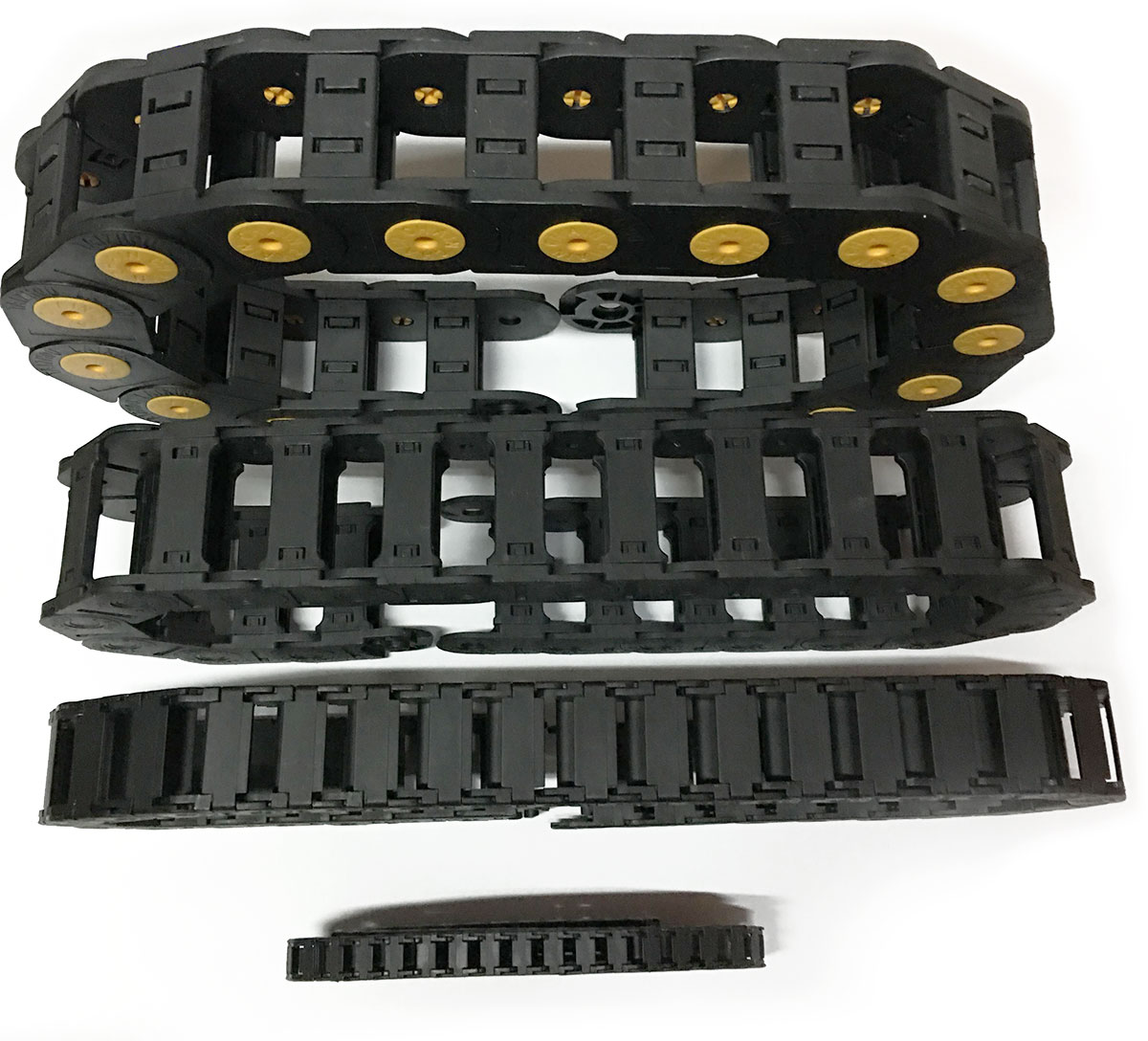

封闭式塑料电缆拖链生产加工

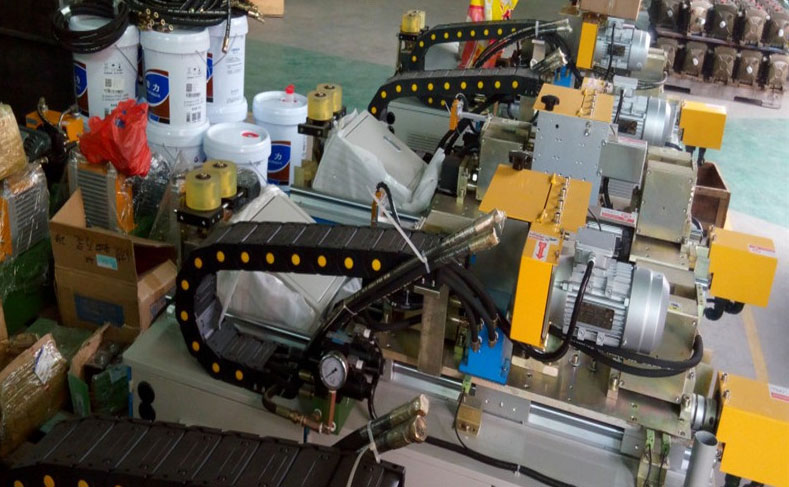

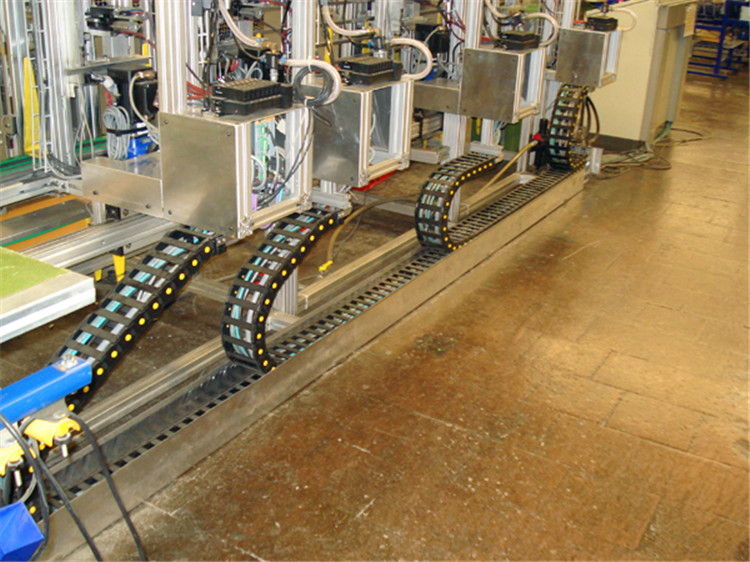

电缆塑料拖链应用场景



 拖链介绍

(1)拖链外形似坦克链,由众多的单元链接组成,链接之间转动自如。

(2)相同系列的拖链的内高、外高、节距相同,拖链内宽、弯曲半径R可有不同的选择。

(3)单元链节由左右链板和上下盖板组成,拖链每节都能打开,装拆方便,不必穿线,打开盖板后即可把电缆、油管、气管、水管等放入拖链。

(4)另可提供分隔片,将链内空间按需要分隔开。



电缆塑料拖链的特性

具有较高的压力和抗拉负荷,良好的韧性、高弹性和耐磨性,阻燃,高低温时性能稳定,可以使用在室外。

抗耐性:耐油、耐盐,并有一定的耐酸、耐碱能力。
运行速度和加速度(具体速度、加速度视运行情况而定)。
运行寿命长。


塑料电缆拖链的应用
1、适合于使用在往复运动的场合,能够对内置的电缆、油管、气管、水管等起到牵引和保护作用。
2、拖链每节都能打开,便于安装和维修。运动时噪音低、耐磨、可高速运动。

3、拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。


拖链的分类

按材质可分为:钢制拖链、钢铝拖链、塑料拖链、不锈钢拖链、尼龙拖链等。

按形式可分为:桥式拖链、多联桥式拖链、封闭拖链、消音拖链、开口拖链、万向拖链、坦克链、穿线拖链等。
按使用环境的条件要求:需防油、防水、防垃圾污染、耐高温、耐摩擦、需要加长、需要承重、无噪音、将线缆隐蔽等。

三种装配形式:桥式拖链、全封闭式拖链、半封闭式拖链。


拖链的常用型号

钢铝拖链可分为 TL型,TGA型、TGB型。

塑料拖链可分为重型、轻型。

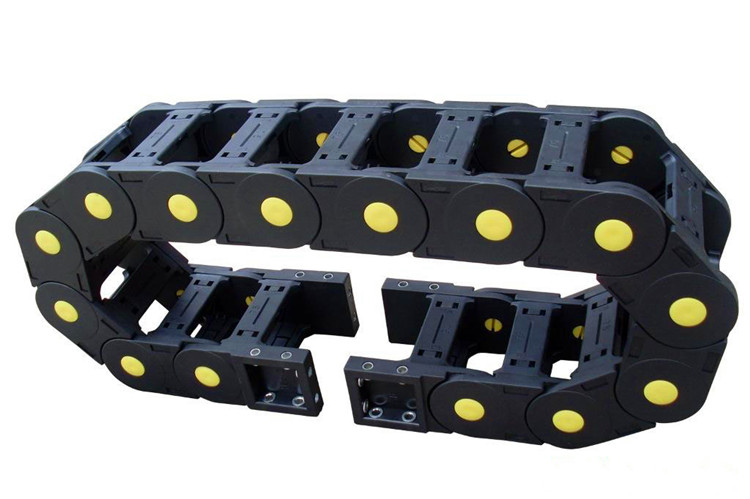

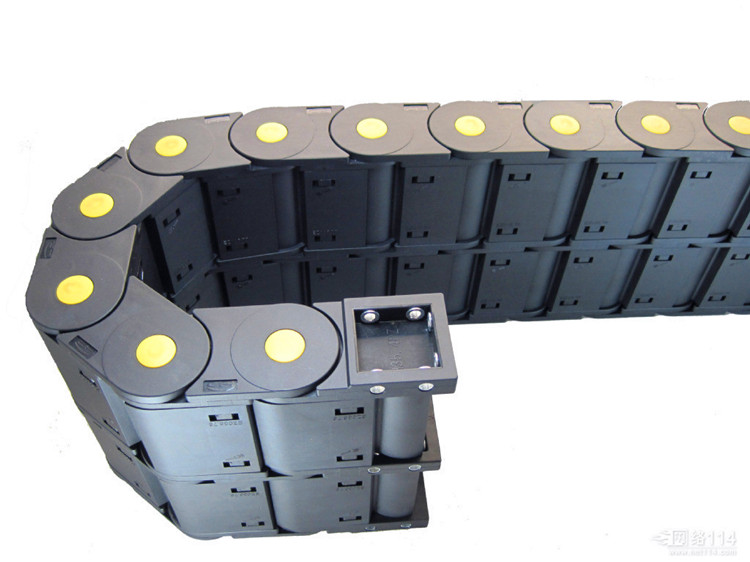

全封闭式电缆拖链
