TL钢制工程拖链

更新:2016-12-4 23:54:17点击:
  • 产品品牌
  • 产品型号
  • 在线订购
产品介绍

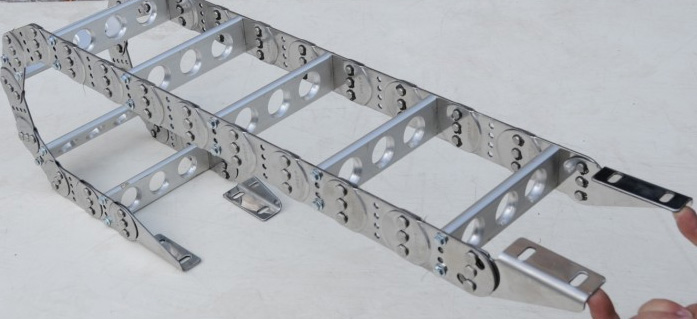

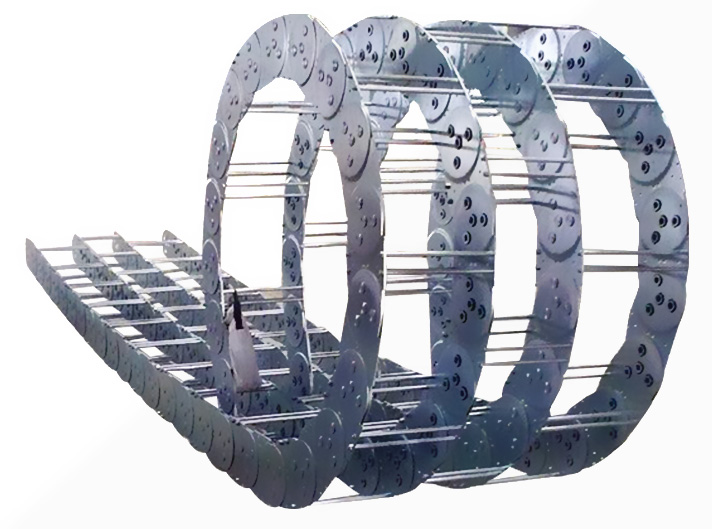

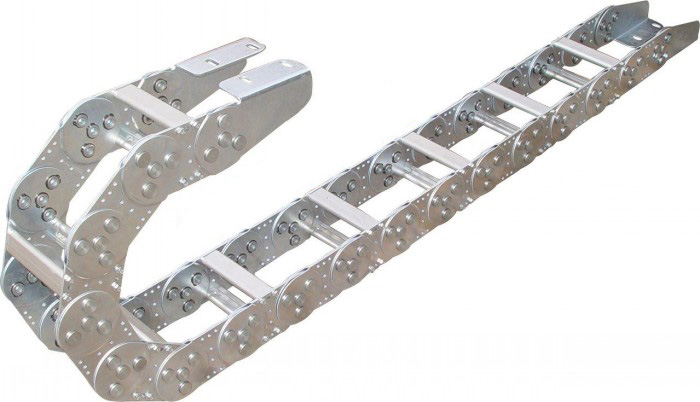

TL钢制工程拖链介绍:

TL系列主体是由链板(选用优良钢板经淬火后再镀铬处理)、支撑板(挤拉铝合金)、轴销(合金钢)等部件构成。使电缆或橡胶管与拖链之间不发生相对运动,不发生曲解变形,链板经镀铬处理外形作用新颖,结构合理,活络强度高,该产品钢性好,不变形.装置便当,运用可靠,易拆装,尤其是本产品选用了高强度耐磨材料,合金铜为轴销,提高了产品的耐用消费品磨强度,弯曲更活络,阻力更小,降低了噪音,从可保证长期运用不变形,有弯曲,不下垂。


TL钢制工程拖链规格表:

型 号 节距 外高 内高 外宽 内宽 可供选择弯曲半径
TL45 45 32 16 内宽+12 根具使用情况确定拖链内宽 50、75、90、115、145
TL65 65 50 30 内宽+18 75、90、115、125、145、185
TLG75 75 50 30 内宽+20 100、150、200、250、300
TL80 80 55 32 内宽+18 100、115、125、145、185、200、250、300
TL95 95 75 53 内宽+20 115、145、200、250、300
TLG100 100 75 50 内宽+26 150、200、250、300、400
TL115 115 85 58 内宽+24 145、200、225、250、300、350
TL125 125 100 68 内宽+24 200、250、300、350、470、500、575、700、750
TLG125 125 100 68 内宽+34 200、250、300、400、500
TL155 155 120 86 内宽+26 200、250、300、350、450、500、600
TLG175 175 150 118 内宽+38 250、300、400、500、600
TL180 180 145 112 内宽+26 250、300、350、450、490、600、650
TL225 225 200 152 内宽+26 400、450、600、750、800、850、1000
TL250 250 220 172 内宽+28 400、450、500、600、750、800、1000
