工程塑料桥式全封闭拖链

2016-6-28 14:02:47点击:

    工程塑料桥式全封闭拖链,涉及一种运输用链条,由若干工程塑料制成的链节相互铰连接组成,相邻的链节之间设置封闭板。由于采用工程塑料制成的链节,可大大降低生产、运输、使用成本,且可减少使用过程中产生的噪音,具有耐磨、耐高温、不变形、可适应高速运行、寿命长的特点。由于相邻的链节之间设置封闭板形成了封闭的链条,可有效防止链条在运行过程中受污染,保障生产的正常进行。
    1.工程塑料桥式全封闭拖链,其特征在于由若干工程塑料制成的链节相互铰连接组成,相邻的链节之间设置封闭板。
    2.根据权利要求1所述工程塑料桥式全封闭拖链,其特征在于链节主要由两片相对设置、呈倒腰鼓形、由工程塑料制成的板体组成,两片板体之间分别设置上、下接紧片。
    3.根据权利要求2所述工程塑料桥式全封闭拖链,其特征在于两个板体的形状相同,且相背设置,板体一端侧面上设置连接凸台,另一端侧面上设置与所述连接凸台配合的凹槽。
    4.根据权利要求3所述工程塑料桥式全封闭拖链,其特征在于板体上设置角度限位件。

技术领域
[0001 ]本实用新型涉及一种运输用链条。
背景技术
[0002〕通常用于运输的链条由钢性材质制成,生产应用时,除运送物料的重量外,其自身重量大,致使耗用大量的能源,造成钢性材质之间的相互碰撞,产生高噪音,且,链条的生产、运输成本高。
实用新型内容
[0003]本实用新型目的在于设计一种可降低链条生产、运输、使用成本,减少噪音的工程塑料桥式全封闭拖链。
[0004]本实用新型由若干工程塑料制成的链节相互铰连接组成,相邻的链节之间设置封闭板。
[0005]由于采用工程塑料制成的链节,可大大降低生产、运输、使用成本,且可减少使用过程中产生的噪音,具有耐磨、耐高温、不变形、可适应高速运行、寿命长的特点。由于相邻的链节之间设置封闭的链条,可有效防止链条在运行过程中受污染,保障生产的正常进行。

[0006〕链节主要由两片相对设置、呈倒腰鼓形、由工程塑料制成的板体组成,两片板体之间分别设置上、下接紧片。

[0007]两个板体的形状相同,且相背设置,板体一端侧面上设置连接凸台,另一端侧面上设置与所述连接凸台配合的凹槽。

[0008]板体上设置角度限位件。可防止大角度转折导致的两组板块之间发生分离。

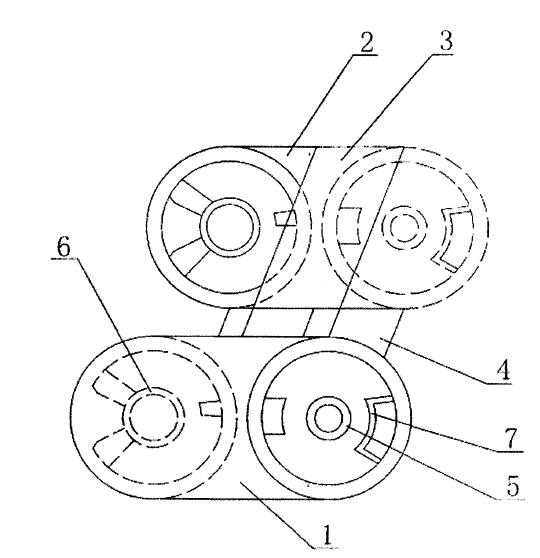

图一

[0009]图1为本实用新型的一种结构示意图。
具体实施方式
[0010]如图所示,本实用新型由若干工程塑料制成的链节相互铰连接组成,相邻的链节之间设置封闭板80Fool 1 ]各链节主要由两片相对设置、呈倒腰鼓形的板体1,2组成,两片板体之间上、下面分别设置上、下接紧片3,4。
[0012]两个板体1,2的形状相同,且相背设置。
[0013]板体1一端侧面上设置连接凸台5,另一端侧面上设置与所述连接凸台5配合的凹槽6。
[0014]板体1上设置角度限位件70
