技术领域

[0001]新型涉及一种工具机工程拖链槽。

背景技术
[0002]现有的工具机工程拖链槽，一般位于工具机工作台下面等不便清理的的地方，而且较易被切削液、铁屑碰触到，由于槽面无疏导结构，造成大量铁屑碎物长期滞留在工程拖链槽上，如此下来会阻塞工程拖链活动端，使其无法正常活动，严重影响工程拖链使用寿命。又由于工程拖链的更换不便，造成维修时间长，影响工具机的使用效率。实用新型内容
[0003〕本实用新型需要解决的技术问题就在于克服现有技术的缺陷，提供一种工具机工程拖链槽，它在槽底面上均匀设置有排屑、排液孔，可有效排除工程拖链槽上的切削液和铁屑等碎物，保证工程拖链的正常使用及使用寿命，从而减少机床故障。
[0004]为解决上述问题，本实用新型采用如下技术方案:
[0005〕木实用新型提供了一种工具机工程拖链槽，所述工具机工程拖链槽为长条形的"U”型槽结构，包括槽底面，槽底面的两端分别设置有安装孔，所述槽底面上设置有多个排屑、排液孔。
[0006]为了达到良好的排屑效果，多个排屑、排液孔均匀分布。
[0007]本实用新型在槽底面上设置有排屑、排液孔，可有效排除工程拖链槽上的切削液和铁屑等碎物，保证工程拖链的正常使用及使用寿命，从而减少机床故障。
具体实施方式

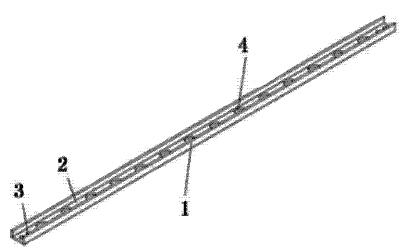

[0009]如图1所示，本实用新型提供了一种工具机工程拖链槽，所述工具机工程拖链槽为长条形的“U”型槽结构I，包括槽底面2,槽底面的两端分别设置有安装孔3，所述槽底面上设置有多个排屑、排液孔40
[0010]为了达到良好的排屑效果，多个排屑、排液孔均匀分布。
[0010]本实用新型在槽底面上均匀设置有多个排屑、排液孔，多个排屑、排液孔要求孔尽量开大，距离适宜，工程拖链槽通过安装孔设置支架支撑使其悬空，以便铁屑的排出，达到保护工程拖链的目的。
[0012]本实用新型在槽底面上设置有排屑、排液孔，可有效排除工程拖链槽上的切削液和铁屑等碎物，保证工程拖链的正常使用及使用寿命，从而减少机床故障。
[0013]最后应说明的是:显然，上述实施例仅仅是为清楚地说明本实用新型所作的举例，而并非对实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而由此所引申出的显而易见的变化或变动仍处于本实用新型的保护范围之中。
