2017新型塑料拖链

2016-11-23 12:39:01点击:

    随着工业自动化进程的日益加快,越来越多的自动化设备得到广泛使用。特别是对于危险度高、劳动强度大、易疲劳的作业场所实现自动化生产显得日趋紧迫。自动化设备中有大量的配线、配管需要得到保护,使其在稳定、安全的工作环境中运行。由于塑料拖链一般应用在机床、机械等的电缆、油管、气管、水管、风管上,起到牵引和保护的作用,因此拖链在机床、机械臂等技术领域用得非常广泛。
    目前的拖链都是由若干依次连接的链节,所述链节包括呈相同设置的左、右侧板以及呈相同设置的上、下盖板,上、下盖板均两端分别固定连接左、右侧板并扣合围成用于线缆穿过的线腔。由于通常采用固定连接的方式来连接左右侧板和上下盖板,所以在链节摆动或者转动的时候,都是依靠相互连接的链节之间的塑性变形来完成的,拖链摆动的范围比较有限,可周转的范围很小,不适合较小角度的放置并布置线缆,再者是直接采用过盈配合或者铆接等方式连接的,连接结构比较简单,过盈铆接容易因为长期的扭转摆动使用而脱离连接,再者拆装的时候也非常不方便。
    针对现有技术存在的不足,本实用新型的目的在于提供一种新型的塑料拖链,该种拖链在任意两相邻的链节具有稳定的连接的时候,还能够保证拖链整体具有较大的摆动范围。

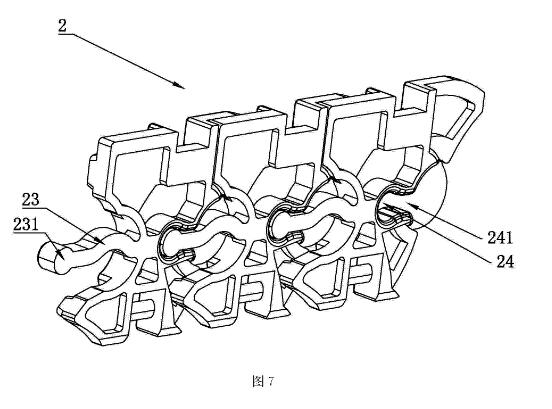

    1.一种新型的塑料拖链,包括若干依次连接的链节,所述链节包括呈相同设置的左、右侧板以及呈相同设置的上、下盖板,上、下盖板均两端分别连接左、右侧板并扣合围成用于线缆穿过的线腔,其特征在于:任意一侧板上端和下端均设有卡块结构,上、下盖板对应设有卡爪结构,所述卡块结构和卡爪结构卡接,任意一侧板的一端开设有至少两个摆动滑槽,另一端设有用于连接同侧的相邻侧板的摆动滑槽的摆动滑块,任意两相邻的摆动滑槽间开设有定位凹槽,任意两相邻的摆动滑块设有定位卡条,所述定位片条和定位凹槽一一对应卡接。


    2.根据权利要求1所述的新型的塑料拖链,其特征在于:所述摆动滑槽开设于左、右侧板的相对面上,所述摆动滑块开设于左、右侧板背向的面上。
    3.根据权利要求2所述的新型的塑料拖链,其特征在于:所述定位卡条呈波浪形设置,其一端一体连接于两摆动滑块间,另一端设置有球形定位块,所述定位凹槽呈用于过盈卜接定位块的半球形设置,该定位凹槽开设有用于卡接定位卡条的收缩缺口。

    4.根据权利要求2或3所述的新型的塑料拖链,其特征在于:所述卡块结构包括左侧板对应上盖板的一端开设的横向勾槽以及左侧板对应下盖板的一端设有的纵向卡块;所述卡块结构包括用于与横向勾槽卡勾连接的倒钩部以及用于与纵向卡块卡接的卡爪;所述倒钩部和卡爪分别设置在上盖板的两端;任意一盖板的倒钩部连接任意一侧板的横向勾槽,该盖板的卡爪卡接另一侧板的纵向卡块。

    5.根据权利要求4所述的新型的塑料拖链,其特征在于:任意一侧板的横向勾槽开设于该侧板背向另一侧板的一面,且该横向勾槽远离纵向卡块的一端设有用于与倒钩部卡接的卡台。
    6.根据权利要求5所述的新型的塑料拖链,其特征在于:任意一侧板设有横向勾槽的另一端开设有卡接缺口,所述纵向卡块设于该卡接缺口内,且所述纵向卡块的两端分别与卡接缺口的内壁固定连接,所述纵向卡块与卡接缺口的底壁间设有卡接间隙。
